电路仿真接线软件全解析：从设计到仿真的完整解决方案

电路仿真接线软件概述

电路仿真接线软件是电子设计自动化（EDA）领域的重要工具，它允许工程师和学习者在虚拟环境中构建、测试和优化电路设计，无需搭建实际硬件电路。这类软件通过精确的数学模型模拟电路行为，支持从简单的直流电路到复杂的混合信号系统的设计验证，显著降低了实验成本并提高了开发效率。目前主流的电路仿真接线软件涵盖专业级EDA工具和入门级学习平台，可满足从学术研究到工业应用的全场景需求。

主流软件接线功能特点

Multisim作为NI公司推出的经典仿真工具，以直观的图形化接线界面著称。用户可通过拖拽元件库中的器件至工作区，采用鼠标点击拖动方式完成导线连接，支持电路原理图与硬件描述语言（HDL）双输入模式。其智能布线系统能自动优化导线走向，减少交叉布线，同时提供实时错误检查功能，在接线过程中即时标注短路、悬空节点等常见问题。软件内置的SPICE仿真引擎确保了从低频到射频频段的仿真精度，特别适合教育领域和中小型电路设计。

Proteus的独特优势在于将电路接线与虚拟原型验证深度融合。在接线设计阶段，软件支持多层次电路绘制，通过"net label"功能实现跨页面节点连接，大幅简化复杂系统的布线逻辑。其创新的"动态接线"技术允许用户在仿真运行时调整导线连接，实时观察电路状态变化。配合内置的虚拟示波器、逻辑分析仪等仪器，可在接线完成后立即进行参数测量，形成"设计接线验证"的闭环工作流。

TINATI则以极简接线操作见长，专为模拟电路设计优化。软件采用"铅笔工具"式布线机制，用户只需点击起始引脚并拖动至目标引脚即可完成连接，导线会自动吸附对齐网格，支持45°角布线和任意角度调整。特别值得一提的是其"智能跳线"功能，通过相同标签标识实现多点电气连接，有效解决了密集布线中的交叉问题，使电源网络、接地系统等重复连接变得清晰直观。

核心功能与操作流程

电路仿真接线的标准流程始于元件选型，主流软件均提供数万种器件模型，涵盖电阻、电容、半导体器件到复杂集成电路。以Proteus为例，用户可通过关键词搜索或分类导航快速定位元件，器件参数支持自定义修改，部分软件还提供厂商原厂模型库下载。接线阶段通常包含自动布局建议、导线颜色编码（如红色表示电源、蓝色表示信号）和节点命名功能，帮助用户构建规范的电路文档。

仿真分析功能是接线完成后的关键环节。Multisim提供直流工作点分析、交流频率扫描、瞬态响应等十余种分析方法，用户可设置参数扫描范围，自动生成电压电流曲线。TINATI则内置SPICE 3F5引擎，支持蒙特卡洛分析和最坏情况分析，适合可靠性设计验证。高级软件如Cadence PSpice还提供参数优化功能，能基于接线拓扑自动调整元件参数以满足设计指标。

场景化软件选择指南

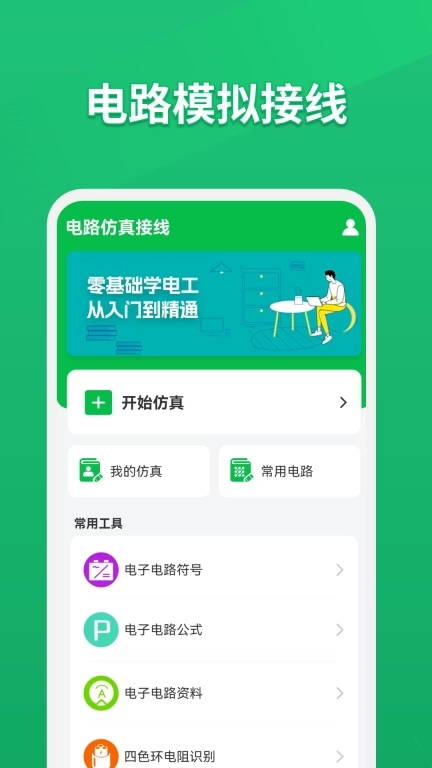

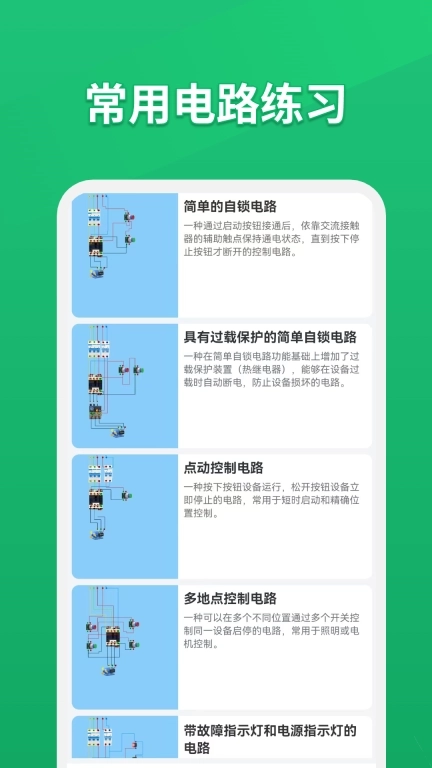

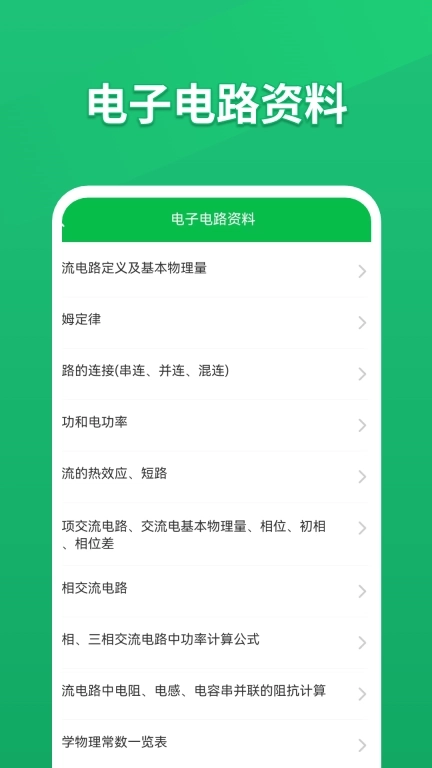

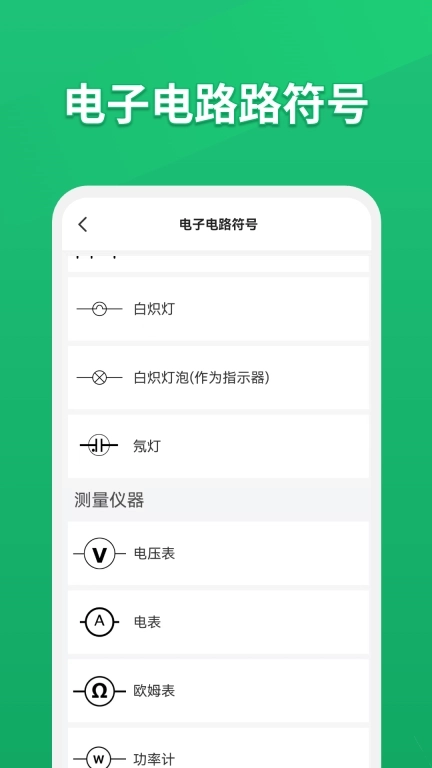

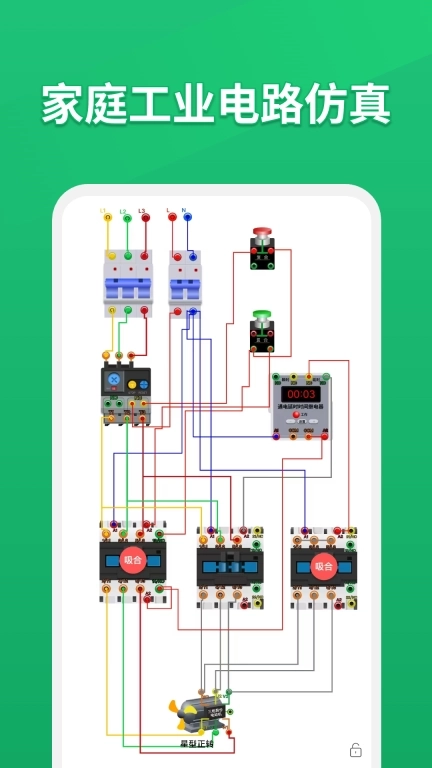

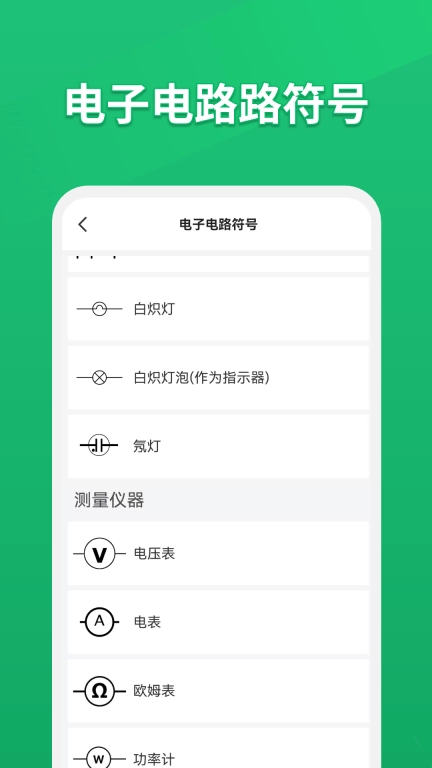

教育与入门场景推荐TINATI和"电路仿真接线"应用。前者作为德州仪器官方工具完全免费，提供详尽的教程文档；后者专为电工学习设计，包含家庭电路和工业电路模拟场景，通过游戏化操作降低学习门槛，适合零基础用户掌握接线逻辑。

专业设计领域则需根据电路类型选择：高频射频电路优先考虑ADS（Advanced Design System），其三维电磁仿真功能可精确建模接线中的寄生参数；功率电子系统推荐PSIM，软件针对开关电源拓扑优化了接线算法，支持平均模型和详细模型无缝切换；数字逻辑设计则应选择Modelsim与Quartus组合，支持硬件描述语言与原理图混合输入。

无论选择何种工具，现代电路仿真接线软件已形成"所见即所得"的设计环境，通过实时语法检查、智能布线建议和多域仿真分析，将传统需要数天的电路验证流程压缩至小时级，成为电子工程师不可或缺的数字化设计助手。
